Проектирование сигнальной разметки

Проект сигнальной разметки на складе, включает в себя комплекс элементов, которые состоят не только из горизонтальной разметки пола и защиты конструкций, а предусматривает полный анализ производственных и складских помещений для выявления потенциальных опасностей:

Стоимость нанесения

от 10 000 ₽/м²

Проектирование сигнальной разметки Этапы проектирования сигнальной разметки

Проекты разрабатываются в соответствии с современными требованиями по Технике Безопасности и Охране Труда.

Проект маркировки опасных зон (МОЗ) включает в себя комплекс элементов, которые состоят не только из горизонтальной разметки пола и защиты конструкций, а предусматривает полный анализ производственных и складских помещений для выявления потенциальных опасностей:

Цветовое выделение зон, обозначение движущихся элементов, агрессивных сред и т.д.
Обозначение опасных и безопасных зон на предприятиях, производствах и складах.
Визуализация всех элементов в графическом исполнении.
Ограждение, когда доступ нужно заблокировать полностью - разрабатываются специальные конструкции.
Подсветку (фотолюминисцент), если опасные объекты находятся на путях эвакуации - подбираются необходимые материалы.
Разработка стандарта знаков безопасности - гармонизация с существующими корпоративными стандартами заказчика.

Проект сигнальной разметки складских и производственных помещений включает в себя следующие этапы:

1. Пояснительная записка:

информацию об технических решениях по безопасности, которые будут включены в проект в соответствии с требованиями ГОСТ 12.4.026 – 2015г (новая редакция ГОСТ 12.4.026-2001г);
информацию о способах монтажа: куда, где, на какой высоте, принципы размещения, какие крепежные элементы применять для размещения элементов безопасности;
информацию о способе определения высоты размещения и размеров элементов безопасности;
информацию о требованиях и методах изготовления, и материалах, которые применяются для изготовления элементов безопасности.

2. Графическая часть:

планировочные чертежи с учетом изменений внесенных по результатам проведенных изысканий;

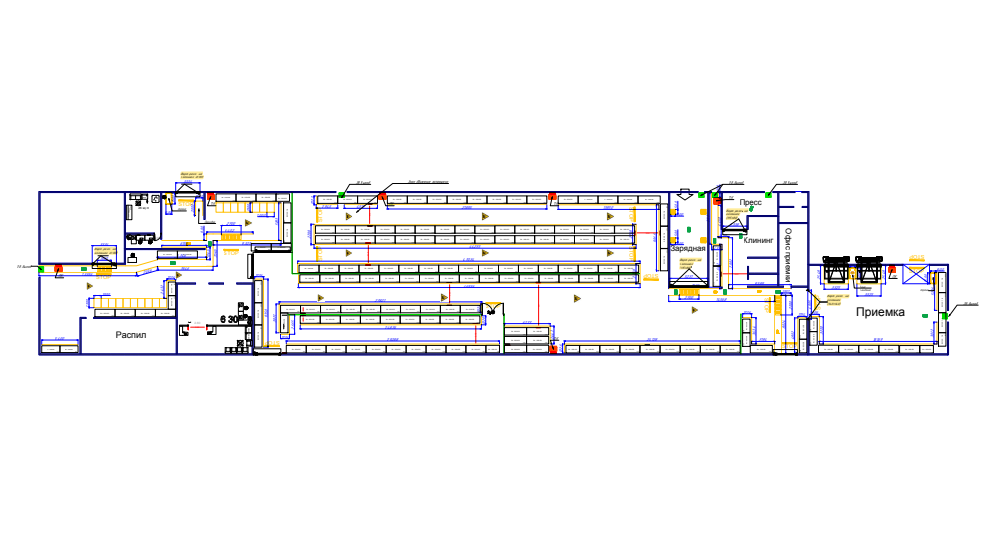

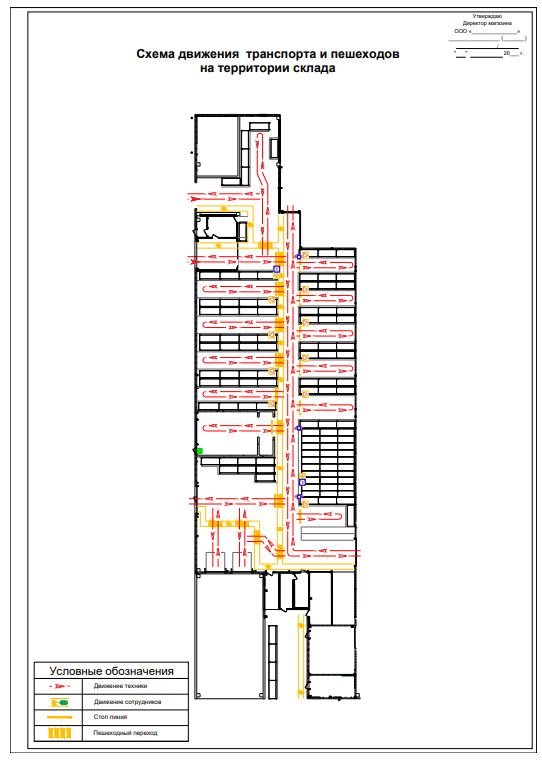

схемы размещения элементов безопасности, технических решений, разметки;
типовые чертежи методов крепления элементов безопасности, с учетом уровня высоты и шага размещения элементов и разметки, допустимых отступов разметки с учетом требований нормативных документов и требований пожарной безопасности;
визуализация проектных решений на реальных фотографиях объектов (см. фото ниже).

3. Локальная и сводная спецификация элементов сигнальной разметки:

Графическое обозначение, название элементов, габаритные размеры, количество, материал изготовления, метод крепления, крепежные элементы.
